Wasserkühlung Extreme ;) (Build) Mit Messwerten!

[Frunse]

Vorstellung:​

Wasserkühlung ohne wenn und aber mit ausgesuchten Kompnennten verschiedener Hersteller!

Gewinnt keine goldene Annanas für optischen RGB Weinachtsbaum Wetbewerb!!!!

Upgrade eines vorhandenen Arbeitsrechners von Core I7 7700K (Wassergekühlt 2x Alphacool Nexxxos 360 XT45) auf AMD AM5 9950X (2x Alphacool Nexxxos 360 XT45 und 1x Alphacool Nexxxos 360 HPE-45)

Komponnenten PC:​

Gehäuse:
Thermaltake Core X71 Tempered Glass Edition (vorhanden) https://www.thermaltake.com/core-x71-tempered-glass-edition.html

Netzteil:
PURE POWER 13 M 850W https://www.bequiet.com/de/powersupply/5933

Motherboard:
MAG X870E TOMAHAWK MAX WIFI https://de.msi.com/Motherboard/MAG-X870E-TOMAHAWK-MAX-WIFI

CPU:
AMD Ryzen 9 9950X 16x 4.30GHz So.AM5 WOF https://www.mindfactory.de/product_info.php/AMD-Ryzen-9-9950X-16x-4-30GHz-So-AM5-WOF_1538191.html

Thermal Grizzly AM5 Contact & Sealing Frame https://www.caseking.de/thermal-gri...qWpnL9j-vqBqdlhBZWav1pXlXVsokrOBoCClIQAvD_BwE

RAM:
32GB Patriot VIPER VENOM DDR5-6400 DIMM CL32 Dual Kit https://www.mindfactory.de/product_...NOM-DDR5-6400-DIMM-CL32-Dual-Kit_1483365.html

Grafikkarte:
Nvidia GTX 1080TI mit EK Watterblock (vorhanden, späterer tausch auf 5080super oder AMD10000er Serie wenn Released)

Riserkabel:
LINKUP - AVA5 PCIE 5.0 Riser-Kabel 25cm https://www.amazon.de/dp/B0FX3CFWDT?ref_=pe_111929571_1111661321_t_fed_asin_title&th=1

Festplatten: (vorhanden)
Samsung 980 M.2 500GB
Samsung 980 Pro M.2 1TB
2x Samsung 860 EVO 1TB

Netzwerkadapter:
NVIDIA Melanox ConnectX 4 PCIE 3x8 25GB/s SFTP28 (Im PCIE X4 Slot) https://direkt.jacob.de/produkte/me..._medium=cpc&utm_source=idealo&vdat=1774720317
Gebraucht um 60€

Lüfter: (vorhanden)
6x Noiseblocker NB-eLoop Fan B12-3, 120 mm https://www.reichelt.de/de/de/shop/...BoqhZYg8I0-dRmQQZ6jzVPxvbD8r2SWxoCDCMQAvD_BwE

3x Arctic 120mm von einer alten AIO gibt es nicht mehr zu kaufen war vorhanden!

Als wärmeleitpaste wurde die im cuplex kryos NEXT Block beigelegte Thermal Grizzly High Performance eingesetzt!

Ich habe mir aber schon 2 Sets Honeywell Thermalpads PTM7950 40x40mm besorgt für weitere Tests und den umbau der neuen Grafikkarte wenn erscheint auf einen Alphacool GPU Wasserblock !
https://www.kaufland.de/product/500503206/?id_unit=387152699675&utm_medium=email&utm_source=real

Komponennten Wasserkühlung:​

Radiatoren: (vorhanden)
1x Alphacool NexXxoS HPE-45 Full Copper 360mm Radiator https://shop.alphacool.com/shop/rad...ool-nexxxos-hpe-45-full-copper-360mm-radiator

2x Alphacool NexXxoS XT45 Full Copper 360mm Radiator https://shop.alphacool.com/shop/rad...acool-nexxxos-xt45-full-copper-360mm-radiator

Distroplate:
AGB Alphacool Core Distro Plate 360 Links D5/DDC V.2 mit D5 Apex Pumpe https://shop.alphacool.com/detail/index/sArticle/22595

Stealkey CubeTube Distroplate 240mm - Acryl https://www.caseking.de/stealkey-cu...qWpnL9j-vqBqdlhBZWav1pXlXVsokrOBoCClIQAvD_BwE

RAMkühler:
Alphacool D-RAM Cooler X4 Universal - Acryl Black Nickel https://shop.alphacool.com/shop/ram...-d-ram-cooler-x4-universal-acryl-black-nickel
Alphacool Core DDR5-RAM Modul - 2 Stk. https://shop.alphacool.com/shop/ram-kuehler/17631-alphacool-core-ddr5-ram-modul-2-stk.

SSD Kühler:
2x Bykski B-NVME-SL M.2 https://bykski.de/products/en-waterblocks-ssd-b-nvme-sl

CPU Kühler:
Aquacomputer cuplex kryos NEXT AM5/AM4, Nickel/Nickel https://shop.aquacomputer.de/Wasser...x-kryos-NEXT-AM5-AM4-Nickel-Nickel::3622.html

Alternativ würde ich aber auch den Alphacool Apex 1 empfehlen wenn es mit RGB sein soll (hatte ich nicht auf dem Schirm, wobei ich immer vollkupfer Kühler vernickelt bevorzuge)

Chipsatzkühler marke MC Giver:
Aquacomputer cuplex kryos NEXT (vom I7 7700) auf dem orig. Alublock von MSI Board von unten verschraubt (>60°C im Idel davor)

Fittinge und Schnellkupplungen:
Alphacool Eiszapfen 13/10mm Anschraubtülle G1/4 - Deep Black Sixpack https://shop.alphacool.com/shop/ans.../10mm-anschraubtuelle-g1/4-deep-black-sixpack
Alphacool HF 13/10 Anschraubtülle 90° drehbar G1/4 - Deep Black https://shop.alphacool.com/shop/ans...0-anschraubtuelle-900-drehbar-g1/4-deep-black
Alphacool HF 13/10 Anschraubtülle 45° drehbar G1/4 - Deep Black https://shop.alphacool.com/shop/ans...0-anschraubtuelle-450-drehbar-g1/4-deep-black
Alphacool Eiszapfen Schnellverschlusskupplungsset G1/4 IG - Deep Black https://shop.alphacool.com/shop/ans...nellverschlusskupplungsset-g1/4-ig-deep-black
Alphacool Eiszapfen Schnellverschlusskupplungsset G1/4 AG - Deep Black https://shop.alphacool.com/shop/ans...nellverschlusskupplungsset-g1/4-ag-deep-black

Filter:
Filter mit Edelstahlgewebe, Absperrhähnen und Einbaublende, G1/4 https://shop.aquacomputer.de/Wasser...sperrhaehnen-und-Einbaublende-G1-4::2421.html

Durchfluß / Temperatur sensor:
Aquacmputer Durchflusssensor high flow 2, G1/4 https://shop.aquacomputer.de/Ueberw.../Durchflusssensor-high-flow-2-G1-4::3952.html

Schlauch:
TYGON A-60-G (in 2 Jahren musste ich nichts nachfüllen im alten System!!! meine Empfehlung, benutzen und nicht mehr drüber nachdenken, auf gar keinen Fall PVC benutzen, weichmacher trüben das Kühlmittel und die Plexiglasteile von innen!!!)

Kühlmittel:
Aquacmputer Double Protect Ultra 5l Kanister https://shop.aquacomputer.de/Wasserkuehlung/Kuehlmittel/Double-Protect-Ultra-5l-Kanister::3127.html

Kontroller (vorhanden):
Aquacmputer aquaero 6 PRO black USB Fan-Controller, Grafik-LCD https://shop.aquacomputer.de/Ueberw...lack-USB-Fan-Controller-Grafik-LCD::3714.html

Vorbereitung Motherboard:​

Kühlkreislauf Diagramm:


Hintergrund, alle komponennten sollen tauschbar sein ohne Wasser ablassen zu müssen (SSD, CPU, GPU, RAM und Board)
Nach jeder Wärmequelle kommt ein Radiator (CPU, GPU und die Systemkmponennten mit SSD)

Für das letzte Grad Effizienz

Einbau Filter und Durchflussensor:



Einbau Kontroller mit 3D Druck Haltern:



Fortsetzung Folgt!



[Frunse]

EInbau aller Komponennten ohne GPU:



Mit GPU und Reiserkabel:



Rückseite mit Kabelführung:



PC im Betrieb, RGB ändert sich mit der Temperatur der CPU von grün (50°C) nach Blau (70°C) und Rot (90°C):



Fortsetzung folgt:



[Frunse]

Einstellungen und Messungen:

Pumpe steht fix auf 50% PWM:



Lüfter (9 stk.) aller 3 Radiatoren werden in Abhängigkeit der Wassertemperatur geregelt (Reglerkurve):



Durchfluß bei 50% PWM Pumpe und Temperatur im Idel:



Raumtemperatur liegt ca. bei 19°C

Temperatur nach 2 kompletten Durchläufen von Cinebench R23 insgesammt 20min. Laufzeit:

Ergebniss Cinebench R23 Multithreading:



HWinfo Daten für den gesammten Lauf (Datei in drei geteilt da sonst zu groß für das Forum):



Ergebnis zusammenfassung:

Wassertemperatur:
von 20.9°C auf 24.8°C gestiegen

CPU Temperatur:
CCD 1 von 24°C auf max. 79,2°C gestiegen, Durchschnitt 61,9°C
CCD 2 von 24°C auf max. 76,5°C gestiegen, Durchschnitt 60,3°C

CPU läuft bei mir mit dem default Powerlimit von 200Watt

RAM Einstellungen:



Ich binn mit der Kühlleistung mehr als zufrieden allerdings denke ich auch schon über das Deliden nach, mit dem Bauer diect Die Kühler

Da aber demnächst der 9950X3D2 auf den Markt kommt warte ich nch ein wenig LOL
Werde auf den Ryzen 10 warten, der 9950X3D2 wird zu teuer sein für die paar % mehr Leistung und den 9950X einfach nur plan schleifen mal sehen was das noch bringt.
Wäre vieleicht eine idee die CPU auf einem Saugtisch erst plan abzufräsen mit der CNC, so 0,05mm und dan glatt polieren
Die CPU hat je keine Pins mehr, sollte also funktionieren.

Übrigens hat sich die Chipsatztemperatur im Idel von >60°C auf <40°C verschoben und selbst in der Zeit mit dem Test nur auf
42,9°C Chipsatz 1 und
41°C Chipsatz 2 gestiegen!!!

Besser wäre natürlich den Kühler direkt auf den Chipsatz Die zu setzen, benötigt dann aber einen neuen Halter den man selber herstellen müsste.
4 Löcher bohren, von unten ansenken und festschrauben war irgendwie unkomplizierter

Der Wasserkühler sitzt Zentrisch über beiden Chipsatz Die`s mit der Aluplatte dazwischen.

Wenn noch andere Test benötigt werden bitte anfragen, kann ich dann nachreichen



[Frunse]

Furmark Test:
Lief bis die Wassertemperatur nicht mehr gestiegen ist!


Nach 18min. lag die Wassertemperatur knapp unter 27°C
Hotspot der GPU bei 60°C
Und GPU Temp bei 45°C
Leistungsaufnahme GPU 250Watt
128FPS

Die Wärmeleitpaste ist immer nooch die Erste !!! Vermutlich die Paste die beim EK Wasserblock dabei war!
Ist aber schon Jahre her bin mir nich mehr sicher.

Die Karte habe ich mir direkt nach erscheinen gekauft!

ASUS Prime 9070XT Stock Luftgekühlt im geschlossenem Gehäuse:



Nach 5min.
Hotspot der GPU bei 88°C
Und GPU Temp bei 55°C
VRAM Temp bei 72°C
Leistungsaufnahme GPU 317Watt
333FPS

Die 9070XT(669€) bei STAKER 2 nicht weit weg von einer RTX5080 (1200€)
obwohl für NVIDIA Optimierter Tietel! Man beachte die 1% Low's



Quelle



[Frunse]

Ethernet mit 10GB NIC war gestern

Ich benutze zwei NAS jeweils mit der NVIDIA Melanox ConnectX 4 und mit LWL Kabel verbunden mit einem
Mikrotik CRS510-8XS-2XQ-IN Switch! https://mikrotik.com/product/crs510_8xs_2xq_in

Jeden Cent wert das Ding

So sehen die Benchmarks mit Atto aus vom PC auf ein NAS mit 8x Seagate 6TB Wolf NAS Platten Raid 6 unter Freenas.
Läuft alles im Cache vom NAS ab 96GB RAM verbaut Spiegelt aber ca. die Geschwindigkeit der Netzwerkkarte wieder!



Und das erreicht man beim Verschieben einer 1GByte Video Datei unter Windws 10 pro:

Vom NAS auf den Rechner:



Und Verschieben auf das NAS zurück nachdem das orig. auf dem NAS gelöscht wurde:



Jeder der offt Dateien hinn und herr schiebt sollte sich damit mal beschäftigen

Das einzig teure ist der Schwitch die Karten gibt es gebraucht für 50-60€

Interessant wäre das Ganze mit 8x SSD im Raid 6, konnte ich bisherr nicht testen weil zu teuer looooool



[Frunse]

Nächstes Upgrade:

ASUS PRIME Radeon RX 9070 XT 16GB Grafikkarte 669€ und
Alphacool Core RX 9070 XT TUF + Prime mit Backplate 219€
bestellt!!

Zusammen immer noch billiger als eine Luftgekühlte NVIDIA ASUS Prime 5070Ti LoooooooooooL 1015€ "Die spinnen die Römer"
Seit 1995 oder so die erste AMD Karte die ich kaufe!!! Sonst immer nur NVIDIA gekauft. Ihre Arroganz kotzt mich nur noch an!

GEEKBENCH Open CL
NVIDIA 1080Ti mit 9950X "68190"
AMD RX 9070XT mit 9950X "162922" (PCIE 16X 5.0 lief als 4.0 wegen Reiser Kabel, stock settings, Luftgekühlt!)

GEEKBENCH Vulkan
NVIDIA 1080TI mit 9950X "87374"
AMD RX 9070XT mit 9950X "160562" (PCIE 16X 5.0 lief als 4.0 wegen Reiser Kabel, stock settings, Luftgekühlt!)



Stalker 2, AMD GPU, 3 Lüfter gefühlt doppelt so laut wie die 9 Lüfter der Wasserkühlung, lol!


Umbau auf Wasserkühler folgt.
Reiserkabel wird wieder entfernt!



[Frunse]

Alphacool Core eingetroffen und AMD 9070XT umgebaut:



Ich habe die Alphacool Apex Wärmeleitpaste verwemdet die dabei war! Ich habe zwar auch das Phasepad von Honeywell aber ich wollte ersteinmal wissen wie die beigelegte Paste arbeitet!

Luftgekühlt, AA OFF



GPU TEMP 55°C
GPU Hotspot 88°C
MEM TEMP 72°C

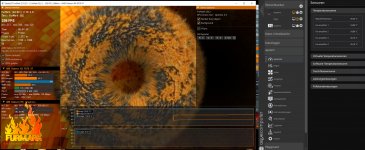

Wassergekühlt, AA OFF



GPU TEMP 39°C (-16°C)
GPU Hotspot 69°C (-19°C)
MEM TEMP 50°C (-22°C)
WASSER 26.56°C nach 4 min!

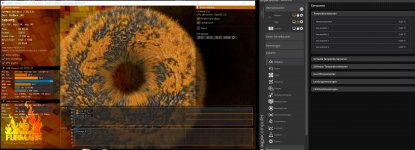

Wassergekühlt, MSAA 8X



GPU TEMP 38°C
GPU Hotspot 72°C (+3°C mit MSAAX8)
MEM TEMP 50°C
WASSER 26.65°C nach 3.46 min! (Wasser warschon auf 25°C durch die anderen Tests beim Start!)

Eingebaut:



Auf jeden Fall empfehlenswerter Umbau!!!
Und so schön leise unter Volldampf (Ich höre auch kein Spulenpiepen)
